整车参数

上装参数

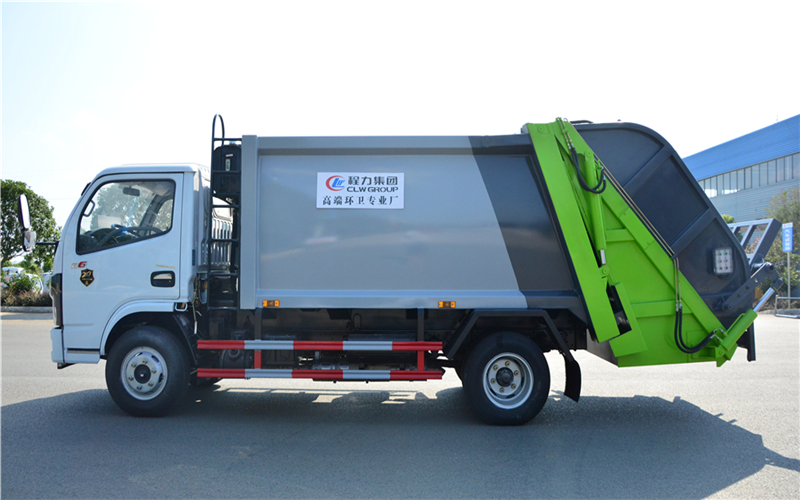

产品名称

压缩式垃圾车

箱体有效容积

6m³

填装器有效容积

≥0.8m³

底盘型号

EQ1075SJ3CDF

箱体外形

弧形

装填循环一次时间

≤28s

驱动形式

4*2

箱体材料

底4，边4

推卸垃圾时间

≤20s

轴距

3308(mm)

压缩比

≥2.5

**方式

自动、手动

【整车技术参数】

产品**

程力威牌

公告批次

321

产品名称

程力威牌CLW5070ZYSD6型压缩式垃圾车

总质量(kg)

7360

罐体容积(m3)

额定质量(kg)

1630

外形尺寸(mm)

6970X2080X2570

整备质量(kg)

5600

货厢尺寸(mm)

XX

额定载客(人)

准拖挂车总质量(kg)

驾驶室准乘人数(人)

2

鞍座大载质量(kg)

接近角/离去角(°)

27.7/12

前悬/后悬(mm)

1055/2052

轴荷(kg)

2640/4720

高车速(km/h)

110

备注：

备注：1、随底盘选装驾驶室,可选装尾部翻转机构样式。 2、仅选用3308mm轴距,该车后伸为55

5mm。3、防护材料:Q235B碳钢,连接方式:左右侧面防护采用焊接连接在副梁上,后部防护由专

用装置代替豁免,小离地高度为490mm.。4、ABS型号/厂家:ABS/ASR-12V-4S

/4M/襄阳东风隆诚机械有限责任公司。5、发动机型号与油耗值对应关系为(L/100km):D2

0TCIF1/16.2,YCY24140-60/16.2,CA4DB1-11E6/16.2,Z

D30D16-6N/16.2,CY4BK461/16.2,CY4BK161/16.2。专用装置

:液压机构和填塞器,主要用于城镇环卫垃圾的运输。

【底盘技术参数】

底盘型号

EQ1075SJ3CDF

底盘名称

载货汽车底盘

**名称

东风牌

生产企业

东风汽车股份有限公司

轴数

2

轮胎数

6

轴距(mm)

2700,2950,3308

轮胎规格

7.00R16

钢板弹簧片数

6/6+5

前轮距(mm)

1525,1519

燃料种类

柴油

后轮距(mm)

1498,1516

排放依据标准

GB3847-2005,GB17691-2018国Ⅵ

发动机型号

发动机生产企业

发动机排量

发动机功率

D20TCIF1

YCY24140-60

CA4DB1-11E6

ZD30D16-6N

CY4BK461

CY4BK161

Q23-115E60

H20-120E60

CA4DB1-13E6

昆明云内动力股份有限公司

广西玉柴机器股份有限公司

**汽车集团有限公司

东风轻型发动机有限公司

东风朝阳朝柴动力有限公司

东风朝阳朝柴动力有限公司

安徽全柴动力股份有限公司

安徽全柴动力股份有限公司

**汽车集团有限公司

1999

2360

2207

2953

3707

3856

2300

2000

2207

93

103

81

120

95

105

85

90

95

①　电、液联合** 该车的**系统综合利用了电控和液控的优点，通过电控系统**液压阀组，提高了使用可靠性和效率。

②　发动机功率输出自动** 发动机功率输出**即油门**可通过电气系统实现全自动**，满足垃圾压填循环和推挤卸料时对功率的要求，在其它工况下，发动机自动处于怠速状态，可减少功率损耗和故障发生率，降低耗油，提高使用经济性。

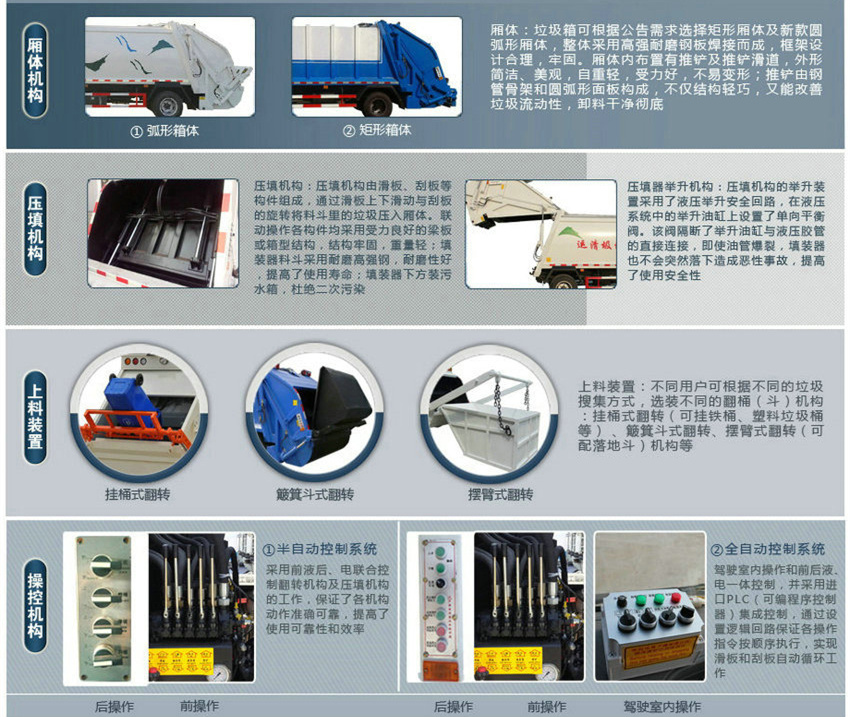

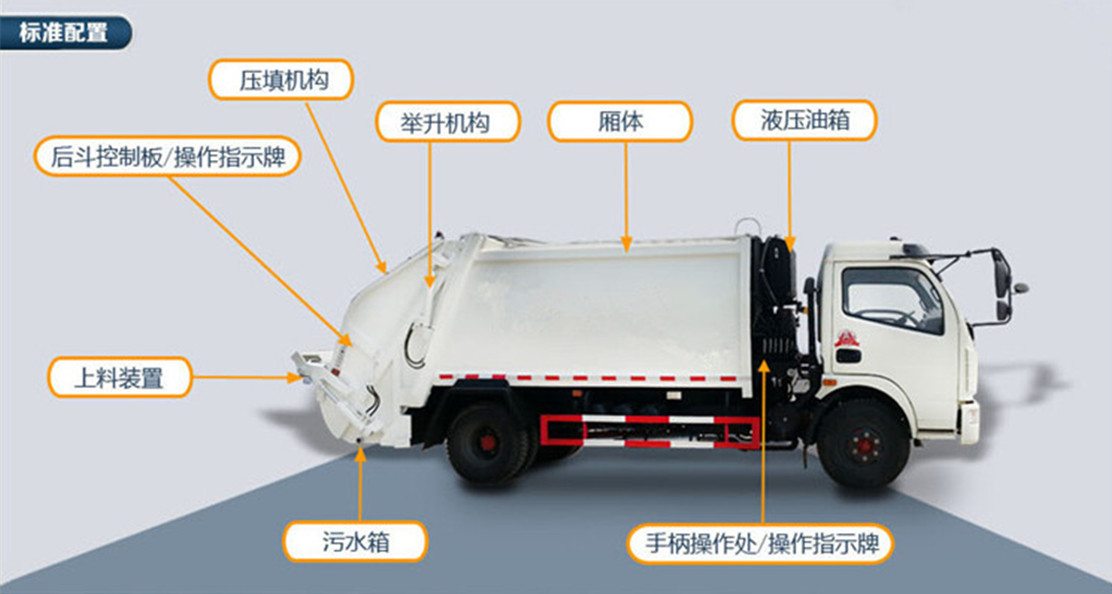

③　框架结构 垃圾箱采用加强梁和钢板焊接而成牢固的框架结构，侧面和顶面为圆弧曲面，外形美观，重量轻，受力好，不变形；推铲由矩管骨架和折面板构成，不仅结构轻巧，又能使垃圾均匀分布，卸料干净彻底；填装器主要由填装器壳体、滑板、刮板等构件组成，各构件采用受力良好的梁板或箱型结构，结构牢固，重量轻。

④　密封处理消除二次污染 垃圾在压缩装填和运输过程中处于封闭状态。垃圾箱与填装器接合面装有特制的橡胶密封条，采用锁紧装置压缩密封；污水箱上安装有独特的排污阀，密封可靠，不易堵塞。填装器盖选装完全遮盖住填装器投料口，消除转运过程车尾气流扰动造成垃圾尘屑飞扬的现象，外观更加美观。

⑤　液压举升安全回路 在举升填装器的液压系统中，设置了双向平衡阀。该阀不仅保证了填装器平稳下降，同时隔断了举升油缸与液压胶管的直接连接，即使油管爆裂，填装器也不会突然落下，提高了使用安全性。

⑥　的电控系统 采用进口PLC（可编程序**器）集成**，**电路在PLC内生成，采用逻辑回路保证各操作指令按顺序执行，同时保证各操作指令之间互锁，外部只有线路连接，降低了故障发生率，避免了误操作造成的事故，提高了可靠性；特别设置的紧急制动按钮可使垃圾压填机构在任何状态或任何位置停止，保障作业人员、设备的安全。

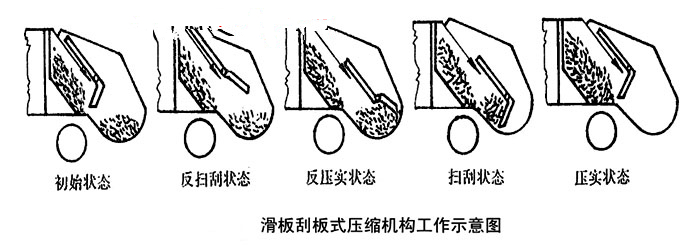

⑦　填装器与箱体结合采用锁紧机构，滑板采用尼龙滑块导向 填装器与箱体结合部结构合理，并采用锁紧全密封技术。滑板轨道采用高强度锰钢材质整体冲压成型，滑板运动采用尼龙滑块导向。

⑧　自动、手动操作系统 各机构的工作均有自动和手动两种操作方式，如自动操作出现故障，可用手动操作完成机构作业和卸出垃圾，既保证了垃圾车的高效率工作，又为调试、维修和故障处理提供了极大的方便。

⑨　方便的操作** 作业**盒分别安装在驾驶室内和车尾，驾驶室内的作业**盒可**推挤卸料和选择操作模式（如自动或手动），车尾的作业**盒则**压填机构和翻桶机构的作业，使用操作十分方便。特别是在垃圾填埋场，作业人员无须下车即可完成卸料和污水排放。

⑩　高质量的元件 电气、液压系统的关键元器件均采用知名元件，如PLC、多路换向阀组、按钮、油缸密封件等，提高了垃圾车的使用可靠性。

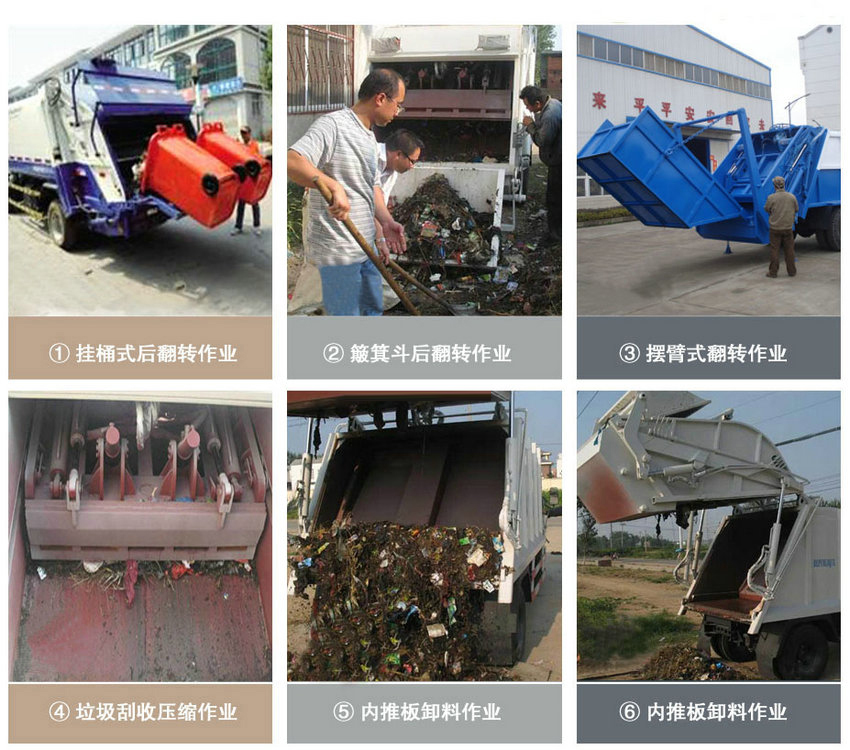

选装多种翻桶（斗）机构 不同用户可根据不同的垃圾搜集方式，选装不同的翻桶（斗）机构：翻标准垃圾铁桶ZBT59003-88（300 L）、塑料垃圾桶（240L）、随车小垃圾斗、密封遮盖式垃圾斗、大垃圾斗。
