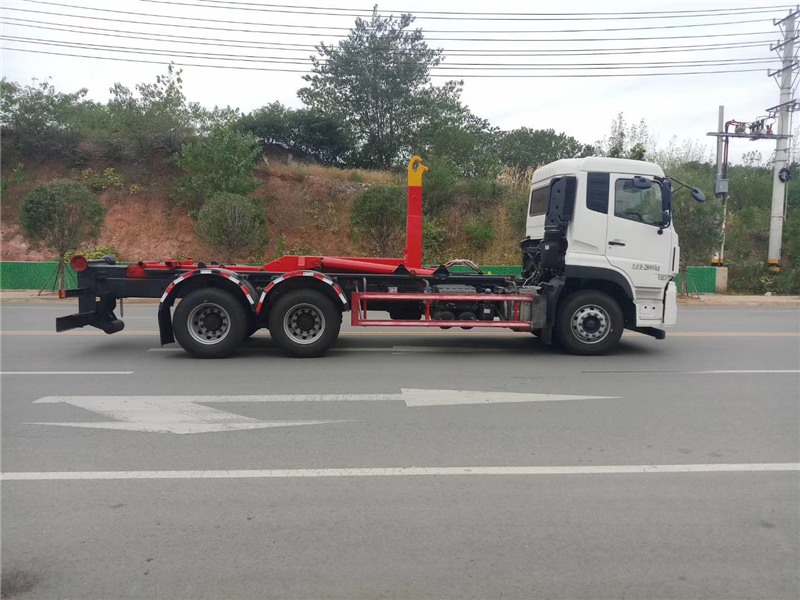

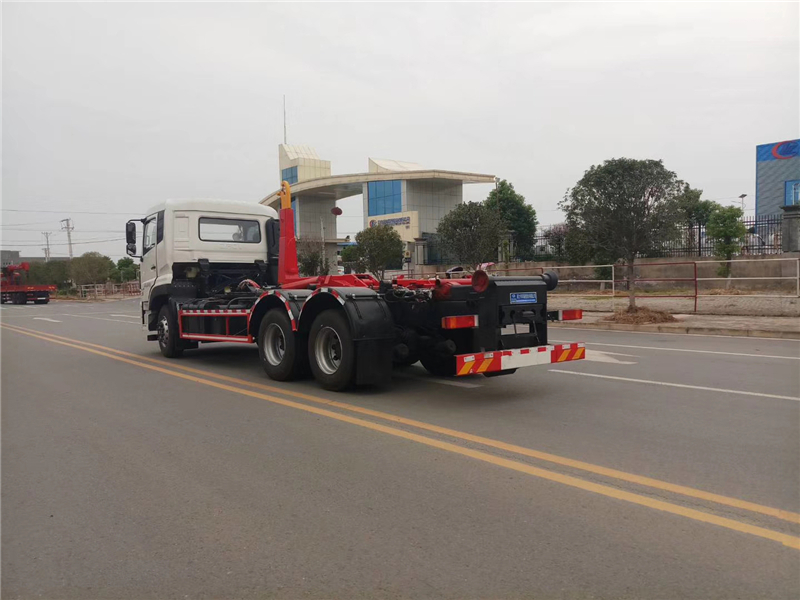

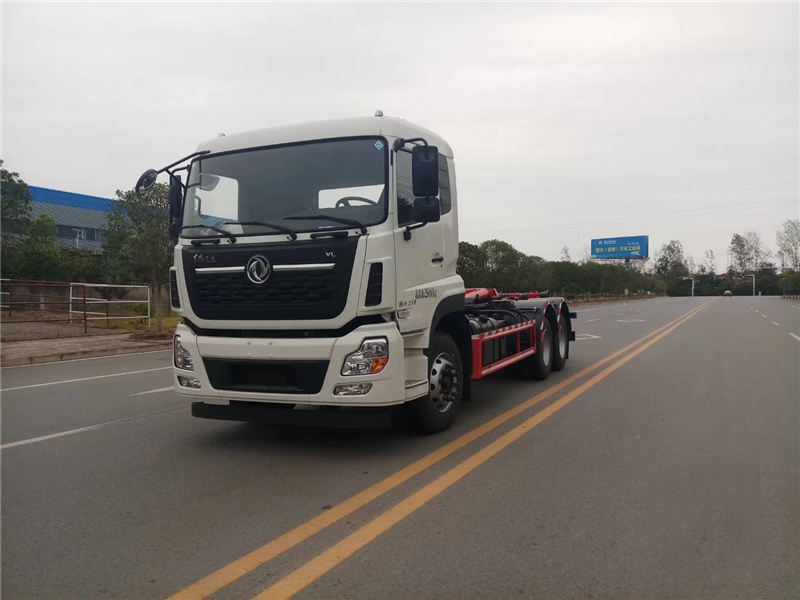

| 整车型号 | CLW5250ZXXD6型车厢可卸式垃圾车 | 底盘型号 | DFH1250D4 |
| 发动机型号 | 康明斯290马力 | 容积 | 15-18方 |
| 外形尺寸 | 8300X2500X3150mm | 排放标准 | 国六 |
| 轴距 | 4350+1350mm | 轮胎规格 | 11.00R20 18PR |
底盘配置：东风原厂国六排放，天龙标准顶驾驶室，白色，轴距4350+1350mm，6×4驱动ISD290 60发动机；车驾前宽860mm，后宽860mm350L油箱，变速箱陕齿9档；7T前桥，10T双后桥，主减速比4.44，车架纵梁断面尺寸300×90×[8+6]mm；钢板板簧片数：8/9，子午胎，中控-摇控前车门锁，有空调、巡航系统，有ABS、北斗、下防护，气囊减震司机座椅。
上装配置:带遥控操作器，大臂锰钢型材制作，泸州众大或烟台未来油缸，加强型后支腿，轴套全部调值镀锌处理，整体烤漆，质保三年不褪色。
序号 | 名称 | 单桥参数 | 双桥参数 |
1 | 钩起能力 | 20 T | 30 T |
2 | 液压系统 | 20 MPa | 30 MPa |
3 | 设备自重 | 2000 kg | 2500 kg |
4 | **电压 | 24 V | 24 V |
5 | 勾臂伸缩量 | 900/1000 mm | 900/1000mm |
6 | 油泵排量 | 80 ml/r | 80 ml/r |
7 | 液压邮箱容积 | 110 L | 120 L |
8 | 钩箱时间 | 45 S | 45 S |
9 | 钩心高度 | 1570 mm | 1570 mm |
10 | 轨道宽度 | 1070 mm | 1070 mm |
用产品说明：
1、拉臂钩前端设置有缓冲块，避免箱体前后窜动。
2、为防止误操作，伸缩臂油缸和箱体锁紧油缸之间有互锁功能，即锁紧油缸打开伸缩臂油缸才能动作 。
3、采用主臂落**下位，箱锁锁紧后，后尾轮自动收起功能。
4、锁臂机构自动锁紧主臂和翻转臂。
5、举升油缸、伸缩油缸、箱体锁紧油缸及后滚轮稳定装置油缸均配有负载保持阀。
6、挂钩安全保险挡块。
7、箱体抱锁自由切换外锁·内锁功能。

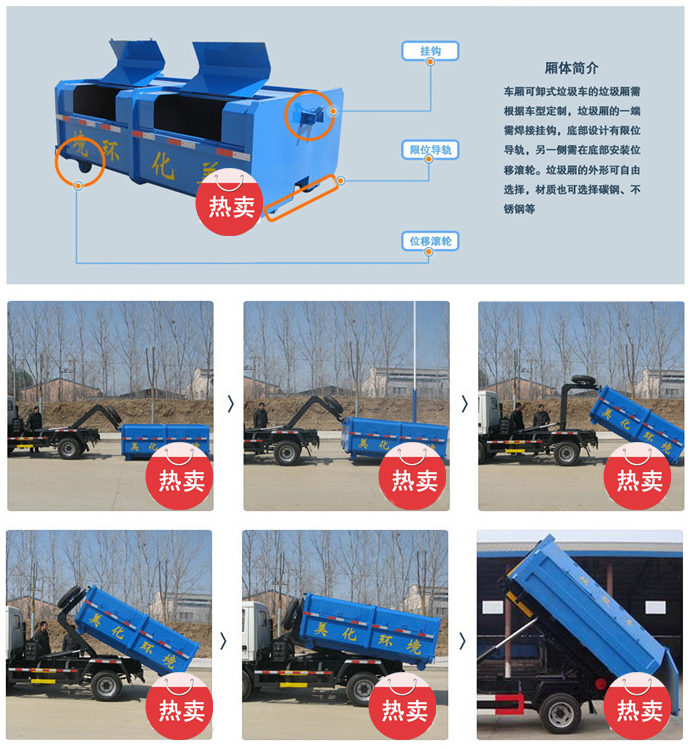

8、箱体平移托轮机构，降低了箱体在平移时摩擦系数，减少对箱体轨道的摩擦损坏。
9、后旋转轴采用通轴机构，同轴度得到保证，拉臂钩在工作状态绕此轴旋转不会出现歪斜现象。
10、伸缩臂滑块采用可拆卸连接方式，便于更换维修。滑块采用进口TMC 自润滑含油尼龙。
11、高强度转轴座和限制块，为防止倒车挂箱冲击对拉臂上装的损坏。
12、LED 高亮度状态指示灯。
13、所用滚轮·销轴全部进行表面镀硬铬处理，提高表面硬度和防腐防锈能量。
14、主要液压件采用进口和国内知名品牌
15、方便，快捷，可靠，安全，牢固，随时可升级**系统的航空快插接头。

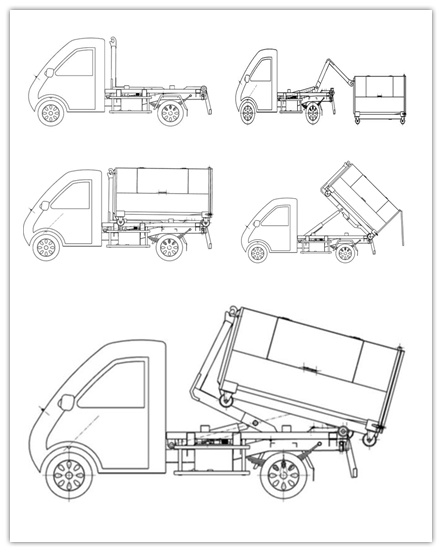

16、拉臂钩可在驾驶室内电气动**进行拉箱、卸箱等整个操作过程，有提示举升、箱体锁和后支撑状态的指示灯，加后尾轮未收起蜂鸣器报**系统。
程力专业厂生产的钩臂采用的结构及液压系统设计,所有操作均可在驾驶室里完成，操作简单便捷。结构件充分的防腐蚀处理措施：钢构件喷涂高质量油漆；金属件（轴类连接件、硬油管、软管配件、螺栓接头等）经防腐蚀处理，盐雾实验700小时以上,在拉臂钩与箱体摩擦相对集中的部位，多处采用了整体铸造件。铸造件有着良好的力学性能以及优异的摩擦和润滑性能,系统总压力及各个单元阀块均设置了过载保护,举升油缸、滑动油缸、后箱锁油缸及后稳定装置均配有负载保持阀,钩臂滑动、箱体自卸、装卸箱体以及后箱锁紧等功能回路之间设置了液压互锁，以避免误操作。
【整车技术参数】 | |||||
产品** | 程力威牌 | 公告批次 | 325 | ||
产品名称 | 程力威牌CLW5250ZXXD6型车厢可卸式垃圾车 | ||||
总质量(kg) | 25000 | 罐体容积(m3) |
| ||
额定质量(kg) | 13570,13505 | 外形尺寸(mm) | 8300X2500X3150 | ||
整备质量(kg) | 11300 | 货厢尺寸(mm) | XX | ||
额定载客(人) | 准拖挂车总质量(kg) |
| |||
驾驶室准乘人数(人) | 2,3 | 鞍座大载质量(kg) |
| ||
接近角/离去角(°) | 20/13,20/12,20/28 | 前悬/后悬(mm) | 1480/2090,1500/2155,1500/1100 | ||
轴荷(kg) | 7000/18000(二轴组) | 高车速(km/h) | 89 | ||
备注： | 备注：1、该车主要用于垃圾转运,专用装置为勾臂;2、随底盘选装驾驶室;3、该车仅选用4350+1 350mm轴距底盘改装,整车外形长/前悬/轴距/后悬对应关系(mm):8300/1480(15 00)/4350+1350/1120(1100);4、防护材料:Q235B碳钢,连接方式:左右 侧面防护与副梁均采用焊接连接,后下部防护与车架采用焊接连接,后部防护断面尺寸(mm):120× 60,后部防护离地高度(mm):470;5、ABS型号/生产厂家:3631010-C2000/ 东科克诺尔商用车 制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公 司,4460046450/威伯科汽车**系统()有限公司;6、安装带卫星定位功能的行驶记录 仪,发动机型号/油耗值(L/100km)对应关系为:D6.7NS6B290/31.3,DDi7 5E350-60/31.7,DDi75E300-60/31.7. | ||||
【底盘技术参数】 | |||||
底盘型号 | DFH1250D4 | 底盘名称 | 载货汽车底盘 | ||
**名称 | 东风牌 | 生产企业 | 东风商用车有限公司 | ||
轴数 | 3 | 轮胎数 | 10 | ||
轴距(mm) | 4350+1350,5350+1350,5700+1350,4600+1350 | ||||
轮胎规格 | 295/80R22.5 18PR,11.00R20 18PR | ||||
钢板弹簧片数 | 3/10,3/4,9/10 | 前轮距(mm) | 2010,2040,2070 | ||
燃料种类 | 柴油 | 后轮距(mm) | 1860/1860,1880/1880 | ||
排放依据标准 | GB3847-2005,GB17691-2018国Ⅵ | ||||
发动机型号 | 发动机生产企业 | 发动机排量 | 发动机功率 | ||
D6.7NS6B290 DDi75E350-60 DDi75E300-60 | 东风康明斯发动机有限公司 东风商用车有限公司 东风商用车有限公司 | 6700 7500 7500 | 213 257 220 | ||
