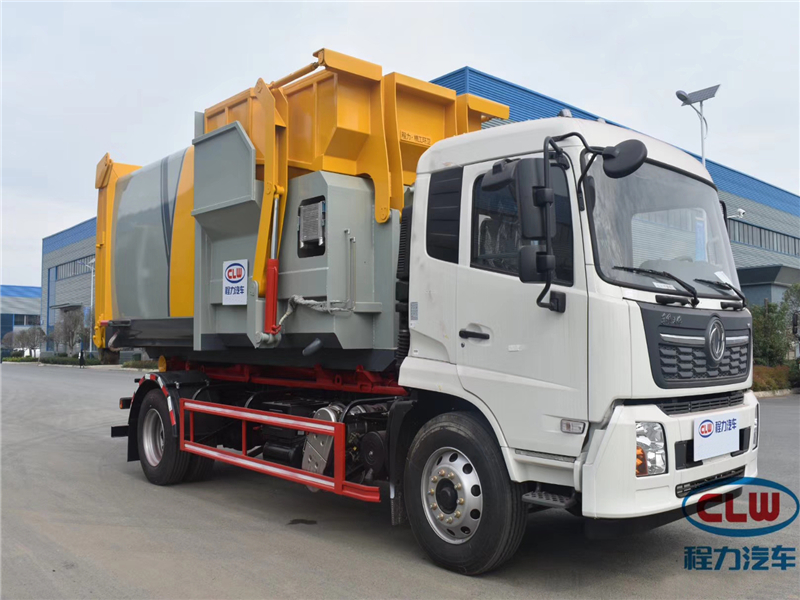

| 整车型号 | CLW5180ZXXD6型车厢可卸式垃圾车 | 底盘型号 | DFH1180EX8 |
| 发动机型号 | 康明斯210马力 | 容积 | 12方 |
| 外形尺寸 | 7500X2470X3150mm | 排放标准 | 国六 |
| 轴距 | 4700mm | 轮胎规格 | 275/80R22.5真空胎 |
底盘配置：东风原厂国六排放，天锦D530排半标准顶驾驶室，白色，轴距4700mm，B6.2NS6B210发动机，康明斯210马力，东风6档变速箱，2315驾驶室,4.5T前桥，9T后桥，275/80R22.5真空胎，250双层大梁，断气刹，空调，电动门窗，中控锁 。
上装配置:带遥控操作器，大臂锰钢型材制作，泸州众大或烟台未来油缸，加强型后支腿，轴套全部调值镀锌处理，整体烤漆，质保三年不褪色。
序号 | 名称 | 单桥参数 | 双桥参数 |
1 | 钩起能力 | 20 T | 30 T |
2 | 液压系统 | 20 MPa | 30 MPa |
3 | 设备自重 | 2000 kg | 2500 kg |
4 | **电压 | 24 V | 24 V |
5 | 勾臂伸缩量 | 900/1000 mm | 900/1000mm |
6 | 油泵排量 | 80 ml/r | 80 ml/r |
7 | 液压邮箱容积 | 110 L | 120 L |
8 | 钩箱时间 | 45 S | 45 S |
9 | 钩心高度 | 1570 mm | 1570 mm |
10 | 轨道宽度 | 1070 mm | 1070 mm |
用产品说明：

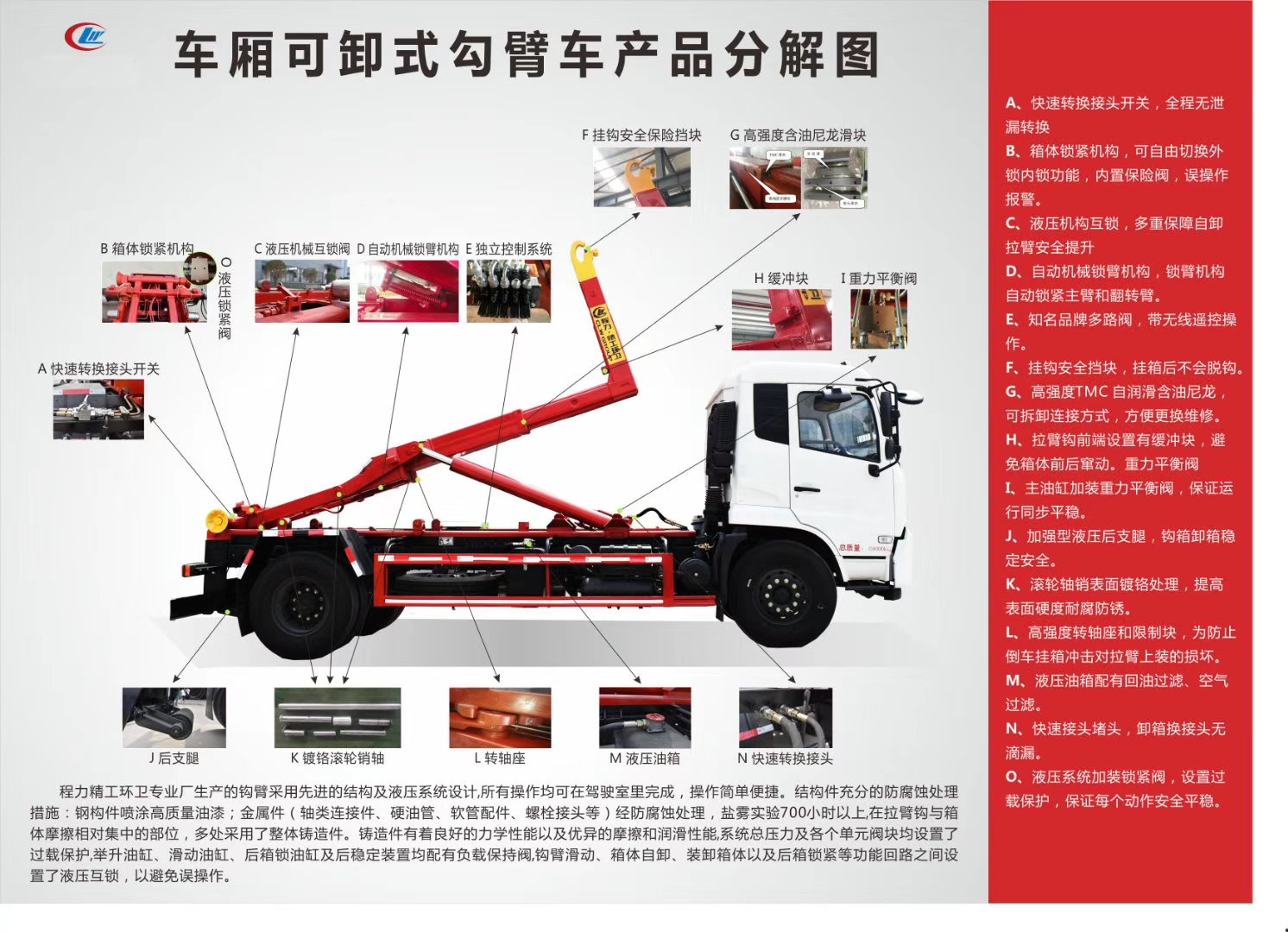

1、拉臂钩前端设置有缓冲块，避免箱体前后窜动。
2、为防止误操作，伸缩臂油缸和箱体锁紧油缸之间有互锁功能，即锁紧油缸打开伸缩臂油缸才能动作 。
3、采用主臂落**下位，箱锁锁紧后，后尾轮自动收起功能。
4、锁臂机构自动锁紧主臂和翻转臂。
5、举升油缸、伸缩油缸、箱体锁紧油缸及后滚轮稳定装置油缸均配有负载保持阀。
6、挂钩安全保险挡块。
7、箱体抱锁自由切换外锁·内锁功能。
8、箱体平移托轮机构，降低了箱体在平移时摩擦系数，减少对箱体轨道的摩擦损坏。
9、后旋转轴采用通轴机构，同轴度得到保证，拉臂钩在工作状态绕此轴旋转不会出现歪斜现象。
10、伸缩臂滑块采用可拆卸连接方式，便于更换维修。滑块采用进口TMC 自润滑含油尼龙。
11、高强度转轴座和限制块，为防止倒车挂箱冲击对拉臂上装的损坏。
12、LED 高亮度状态指示灯。
13、所用滚轮·销轴全部进行表面镀硬铬处理，提高表面硬度和防腐防锈能量。
14、主要液压件采用进口和国内知名品牌
15、方便，快捷，可靠，安全，牢固，随时可升级**系统的航空快插接头。
16、拉臂钩可在驾驶室内电气动**进行拉箱、卸箱等整个操作过程，有提示举升、箱体锁和后支撑状态的指示灯，加后尾轮未收起蜂鸣器报**系统。
程力专业厂生产的钩臂采用的结构及液压系统设计,所有操作均可在驾驶室里完成，操作简单便捷。结构件充分的防腐蚀处理措施：钢构件喷涂高质量油漆；金属件（轴类连接件、硬油管、软管配件、螺栓接头等）经防腐蚀处理，盐雾实验700小时以上,在拉臂钩与箱体摩擦相对集中的部位，多处采用了整体铸造件。铸造件有着良好的力学性能以及优异的摩擦和润滑性能,系统总压力及各个单元阀块均设置了过载保护,举升油缸、滑动油缸、后箱锁油缸及后稳定装置均配有负载保持阀,钩臂滑动、箱体自卸、装卸箱体以及后箱锁紧等功能回路之间设置了液压互锁，以避免误操作。
【整车技术参数】 | |||||
产品** | 程力威牌 | 公告批次 | 323 | ||
产品名称 | 程力威牌CLW5180ZXXD6型车厢可卸式垃圾车 | ||||
总质量(kg) | 18000 | 罐体容积(m3) |
| ||
额定质量(kg) | 10380,10315,10290,10225 | 外形尺寸(mm) | 7300， 7500X2470X3150 | ||
整备质量(kg) | 7490,7580 | 货厢尺寸(mm) | XX | ||
额定载客(人) | 准拖挂车总质量(kg) |
| |||
驾驶室准乘人数(人) | 2,3 | 鞍座大载质量(kg) |
| ||
接近角/离去角(°) | 17/18,17/16 | 前悬/后悬(mm) | 1400/1400,1430/1370 | ||
轴荷(kg) | 6500/11500 | 高车速(km/h) | 89 | ||
备注： | 备注：1、该车主要用于垃圾转运,专用装置为勾臂;2、随底盘选装驾驶室;3、该车选用4500mm, 4700mm轴距底盘改装,整车外形长/前悬/轴距/后悬对应关系(mm):7300/1400(1 430)/4500/1400(1370),7500/1400(1430)/4700/1400( 1370);整备质量与额定载质量对应关系为:7490kg/10380kg(2人)/10315k g(3人),7580kg/10290kg(2人)/10225kg(3人);4、防护材料:Q23 5B碳钢,连接方式:左右侧面防护与副梁均采用焊接连接,后下部防护与车架采用焊接连接,后部防护断 面尺寸(mm):120×60,后部防护离地高度(mm):440;5、ABS型号/生产厂家:36 31010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车 制动系统(十堰)有限公司, 4460046450/威伯科汽车**系统()有限公司;6、安装 带卫星定位功能的行驶记录仪,发动机型号/油耗值对应关系为:D4.5NS6B190/24.4,D 6.7NS6B230/23.7,DDi50E190-60/23.9,B6.2NS6B210/2 3.8,B6.2NS6B230/23.8. | ||||
【底盘技术参数】 | |||||
底盘型号 | DFH1180EX8 | 底盘名称 | 载货汽车底盘 | ||
**名称 | 东风牌 | 生产企业 | 东风商用车有限公司 | ||
轴数 | 2 | 轮胎数 | 6 | ||
轴距(mm) | 3800,3950,4200,4500,4700,5000,5300,5800 | ||||
轮胎规格 | 10.00R20 18PR,275/80R22.5 18PR | ||||
钢板弹簧片数 | 7/9+6,8/10+8,8/9+6 | 前轮距(mm) | 1876,1896,1920,1950,1914,1934 | ||
燃料种类 | 柴油 | 后轮距(mm) | 1820,1860 | ||
排放依据标准 | GB3847-2005,GB17691-2018国Ⅵ | ||||
发动机型号 | 发动机生产企业 | 发动机排量 | 发动机功率 | ||
DDi50E190-60 D4.5NS6B190 D6.7NS6B230 B6.2NS6B210 B6.2NS6B230 | 东风商用车有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 | 5000 4500 6700 6200 6200 | 147 140 169 154 169 | ||
